PİSLİK TUTUCULAR(STRAİNERS)
- Akış prosesinde meydana gelen ve istenmeyen katı parçacıkaları kaldırır.
- Pislik tutucular küçük ve önemsiz katı atıklar tarafından zarar görebilecek ekipmanları korur.(pompalar vs.)
- Pislik tutucu elekler test ve devreye alma sırasında kalıntıları temizlemek için geçici olarak kullanılabilir.
Dizayn Parametrileri
- Tasarım Sıcaklıgı
- Tasarım Basıncı
- Pislik Tutucu Malzeme Tipleri
1.Perfore Saç(Perforated Plate) 2.Örgülü Tel(Wire Mesh) 3.Profil Elek(Profile Wire)
- Basınç Düsümü
- İmalat malzemesi seçimi
- Geçmesine izin verilen maksimum partikül boyutu ve tahmini partikül miktarı.(Mesh,mm or microns.)
- Temizlenme Yöntemleri(manual vs automatic).
- Baglantı Boyutları
- Tasarım Yönetmelikleri
Codes,Standards,Directives
1.)Vessel codes- PD 5500 ASME VIII etc.
2.)Piping codes – ASME B31.3 etc.
3.)NORSOK standards- M-601,M-630,M-501 etc.
4.)014/68/eu (önceki-97/23/EC) – Pressure Equipment Directive(PED)

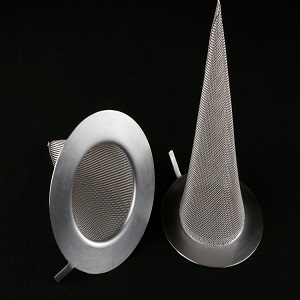

1-Konik Filtre
- Geçici Çözüm
- Düşük Maliyet
- Düşük Agırlık
- Düşük Filtrasyon Alanı
- Partiküller Akış Yönünde Toplanır

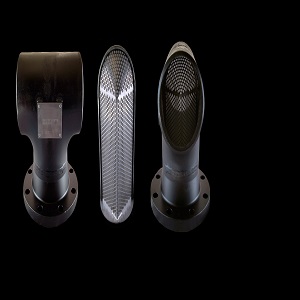

2-T-Tip/Kuvet Filtre
· Geçici Çözüm
· Düşük Maliyet
· Düşük Agırlık
· Düşük Filtrasyon Alanı
· Partiküller Akış Yönünde Toplanır.

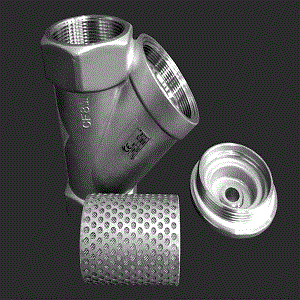

3-Y-Tip Süzgeç Filtre
- Genellikle pompa koruması için kullanılır
- Yüksek Filtrasyon Alanı
- Düşük Maliyet
- Kompak Dizayn
- Düşük Agırlık
- Partiküller akıştan uzakta toplanır.

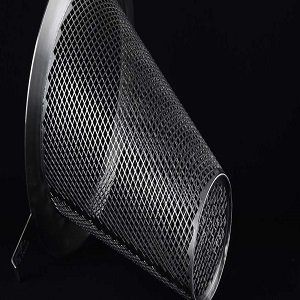

4-Basket(sepet) Süzgeç Filtre
- Geniş filtrasyon alanı sayesinde küçük basınç düşümü ve uzun temizleme aralıkları.
- Kaba partiküller için mükemmel çözüm
- 5000 m³/sa kapasiteye kadar, 6000 – 150 mikron filtrasyon dereceleri

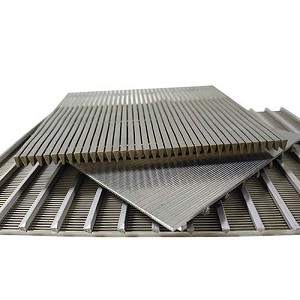

5-Profil Elekler
AISI 304 veya AISI 316 üçgen profil teller kullanılır fakat uygulama alanına ve çalışma şartlarına göre profil tellerin malzemesi farklı materyallerden seçilebilir.
Profil teller konik biçimdedir böylece eleğin çalışma esnasında tıkanması minimum seviyededir.

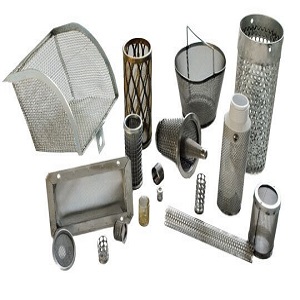

6-Özel İmalat Filtreler
Kare,Dikdörgen,Sepet vs. paslanmaz çelik veya farklı materyalleden istenilen boyutlarda imalatımız mevcuttur.
